aitendoの脈波センモジュールをArduinoで使ってみる

aitendoの脈波センモジュールArduinoに接続して脈波を取ってみます。

必要なもの

接続方法

f:id:yurayur:20160320013142p:plain

基板にマイナスマークのついている端子をArduinoGNDに、プラスマークの端子を5Vに、S(シグナル)の端子をアナログ(A0〜A3)のどこかに接続します。

f:id:yurayur:20160320014026p:plain

スケッチのダウンロード

続いて、Githubのリポジトリからスケッチをダウンロードします。

$ git clone https://github.com/WorldFamousElectronics/PulseSensor_Amped_Arduino.git

クローンされたディレクトリを開き、その中のPulseSensorAmped_Arduino_1dot4ディレクトリをArduinoワークスペースにコピーします。

$ cd PulseSensor_Amped_Arduino
$ cp -r PulseSensorAmped_Arduino_1dot4 ~/Documents/Arduino

スケッチの編集

ArduinoでスケッチファイルPulseSensorAmped_Arduino_1dot4.inoを開き、以下の行を編集します。

// pulsePinの値をセンサーを接続したピン番号に変更する
int pulsePin = 0;
void loop(){

// 中略

// LEDを光らせないので以下の1行をコメントアウト
//  ledFadeToBeat();
}

スケッチの実行

スケッチを実行し脈波センサに指を当てると、シリアルモニタに測定値が流れていきます。

S911
S911
S335
B104
Q572
S0
S158
S550
S891
S911

Sから始まるのがセンサーの測定値、Qから始まるのが前の心拍からの経過時間、Bが現在の心拍数を表しています。

うまく脈波が取れない場合は、下図のように結構強めに指を押し当てるのがポイントです。

f:id:yurayur:20160320014838j:plain

シリアルプロッタで可視化

以下のようにプログラムを修正すると、シグナルの値のみをシリアルプロッタで可視化することが出来ます。

PulseSensorAmped_Arduino_1dot4.ino

void loop(){

// 中略

// 以下の1行をコメントアウト
//        serialOutputWhenBeatHappens();

}

AllSerialHandling.ino

void sendDataToSerial(char symbol, int data ){
// 以下の1行をコメントアウト
//    Serial.print(symbol);

    Serial.println(data);
  }

f:id:yurayur:20160320015640p:plain

一応パルスらしきものが取れていますね。

参考URL

iframeを含んだページでBootstrapのメニューが開閉しない

Bootstrapで、iframeが含まれているページを作った時に、navbarが開閉できないという問題に遭遇しました。

f:id:yurayur:20160311011430p:plain

問題のiframeは以下の通り。

<iframe src="hoge.html" class="hoge" name="hoge" width="340" height="200">

原因は単純で、</iframe>で閉じるのを忘れていただけで、以下のように修正したら無事動くようになりました。

<iframe src="hoge.html" class="hoge" name="hoge" width="340" height="200"></iframe>

参考URL

ArduinoでSRF02のI2Cアドレスを書き換え

Arduino超音波距離センサ SRF02のI2Cアドレスを書き換える方法です。

元のアドレスを確認

デフォルトではSRF02のアドレスは0xE0(224)なので、I2CScanerのスケッチを利用すると、0xE0の上位7bitである0x70(112)にデバイスが見つかります。

シリアルモニタの出力結果

I2C device found at address 0x70  !
done

I2Cアドレスを変更

同一センサを複数個利用するケースでは、各センサのアドレスをそれぞれ別の物にする必要があります。

以下のスケッチを実行すると、SRF02のアドレスが224から226に変更されます。

変更後のアドレスを確認

再度I2CScannerを実行すると、確かにアドレスが226(上位7bitは0x71=113)に変更されています。

I2C device found at address 0x71  !
done

参考URL

RealSense R200の新しいROSパッケージ(realsense_camera)のインストール手順

2016年3月1日にIntelからRealSense R200の新しいROSパッケージがリリースされましたので、早速インストールして使ってみました。

GitHub - intel-ros/realsense: Intel(R) RealSense(TM) ROS packages

動作環境

  • Ubuntu 14.04
  • ROS Indigo
  • RealSense R200 Camera

インストール手順

R200のファームウェアの更新

R200のファームウェアを最新のものにしておきます。

Windows 8.1 / 10のPCで、以下のサイトから最新のファームウェアをダウンロードします。

Intel® RealSense™ SDK | Intel® Developer Zone

PCにR200を接続し、ダウンロードファイルを実行するとファームウェアが更新されます。

librealsenseのインストール

以前のRealSenseのROSパッケージはドライバ部分も含めてバイナリで提供されていましたが、新しいROSパッケージはlibrealsenseを利用するようです。

インストール手順は、 librealsense/installation.md at master · IntelRealSense/librealsense · GitHub にならって行います。

パッケージの更新

$ sudo apt-get update
$ sudo apt-get upgrade

依存パッケージのインストール

$ sudo apt-get install libusb-1.0-0-dev

リポジトリのクローン

$ git clone https://github.com/IntelRealSense/librealsense.git
$ cd librealsense

glfw3のインストール

Ubuntu14.04ではglfw3がapt-getのリポジトリからダウンロードできないので、以下のスクリプトを実行。

$ scripts/install_glfw3.sh

コンパイル&インストール

$ make
$ sudo make install

binフォルダ以下にサンプルのプログラムが作成されます。

udevルールのコピー

RealSenseカメラがUSBに刺さっていないことを確認して、以下のコマンドを実行します。

$ sudo cp config/99-realsense-libusb.rules /etc/udev/rules.d/

udevのリロード

sudo udevadm control --reload-rules && udevadm trigger

以下の手順では★か☆のどちらかを実行してください。

★の手順を行うと、Ubuntuカーネルが4.4系にアップデートされます(デフォルトは3.19系)。

4.4系のほうがlibrealsenseが安定して動作するとのことですが、他のソフトウェア等で不具合が発生する場合があるため、不安な方や解決できる自身のない方は☆の手順を行ってください。

カーネルのバージョンアップ(★)

$ sudo ./scripts/install_dependencies-4.4.sh
$ sudo reboot

uvcvideoのパッチを当てる(★)

$ sudo ./scripts/patch-uvcvideo-4.4.sh v4.4-wily

uvcvideoのパッチを当てる(☆)

$ sudo ./scripts/patch-uvcvideo-3.19.sh

udevルールの修正(☆)

$ ./scripts/install-r200-udev-fix.sh

ここからは★と☆のどちらを選択した場合でも実行します

ドライバのロード

$ sudo modprobe uvcvideo

動作テスト

RealSense R200をUSB 3.0ポートに接続し、サンプルプログラムを動かします。

$ bin/cpp-capture

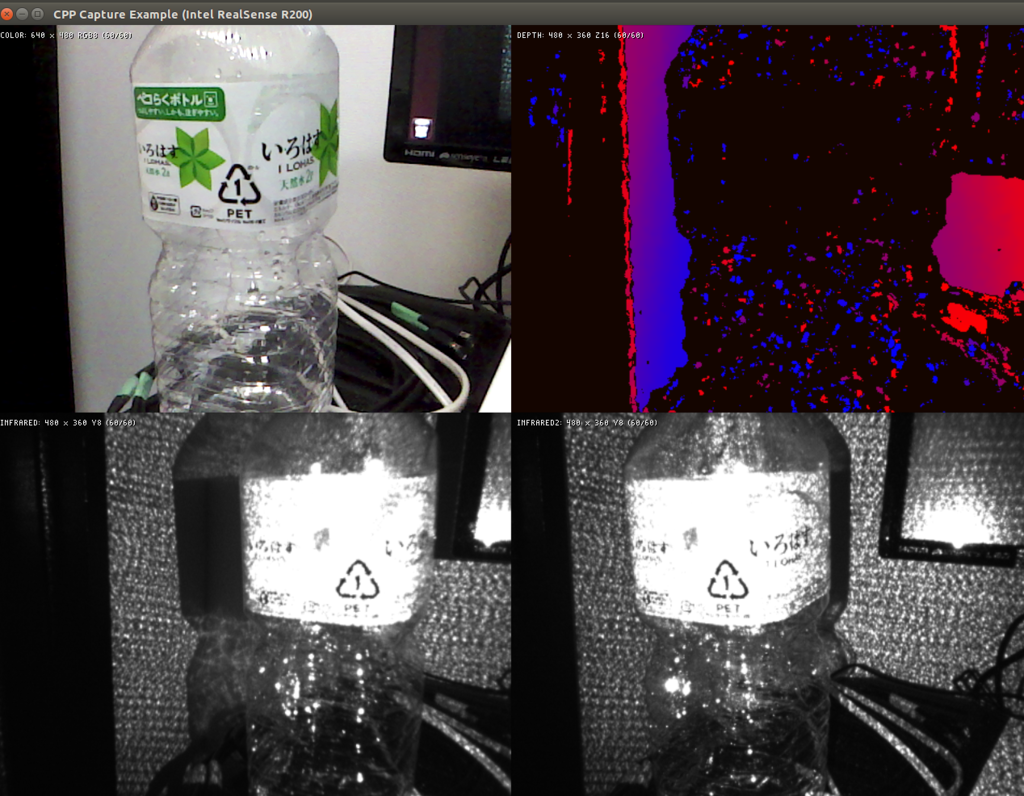

下図のように、RGB, Depth, 左右のIRカメラの画像が取得できたらインストールは成功です。

f:id:yurayur:20160303211351p:plain

ROSパッケージのインストール

下準備

以下のコマンドを実行してLD_LIBRARY_PATH/usr/local/libが含まれているかを確認します。

$ echo $LD_LIBRARY_PATH | grep /usr/local/lib

何も出力されなかった場合は~/.bashrcに追記します。

$ vi ~/.bashrc
# 以下の1行を追記
export LD_LIBRARY_PATH=/usr/local/lib:$LD_LIBRARY_PATH

librealsenseのヘッダファイルをコピー

$ sudo cp -r <先ほどcloneしたlibrealsenseのパス>/include/librealsense /usr/local/include

realsense_cameraリポジトリのクローン

$ git clone https://github.com/intel-ros/realsense.git
$ cd realsense

realsense_cameraパッケージのコピー

$ cp -r camera ~/catkin_ws/src/realsense_camera

catkin_make

$ cd ~/catkin_ws/
$ catkin_make
$ catkin_make install

動作の確認

$ roscore
$ roslaunch realsense_camera realsense_r200_rgbd.launch
$ rosrun rviz rviz

rvizのOpen Configから~/catkin_ws/src/realsense_camera/rviz/realsenseRvizConfiguration1.rvizを選択して開きます。

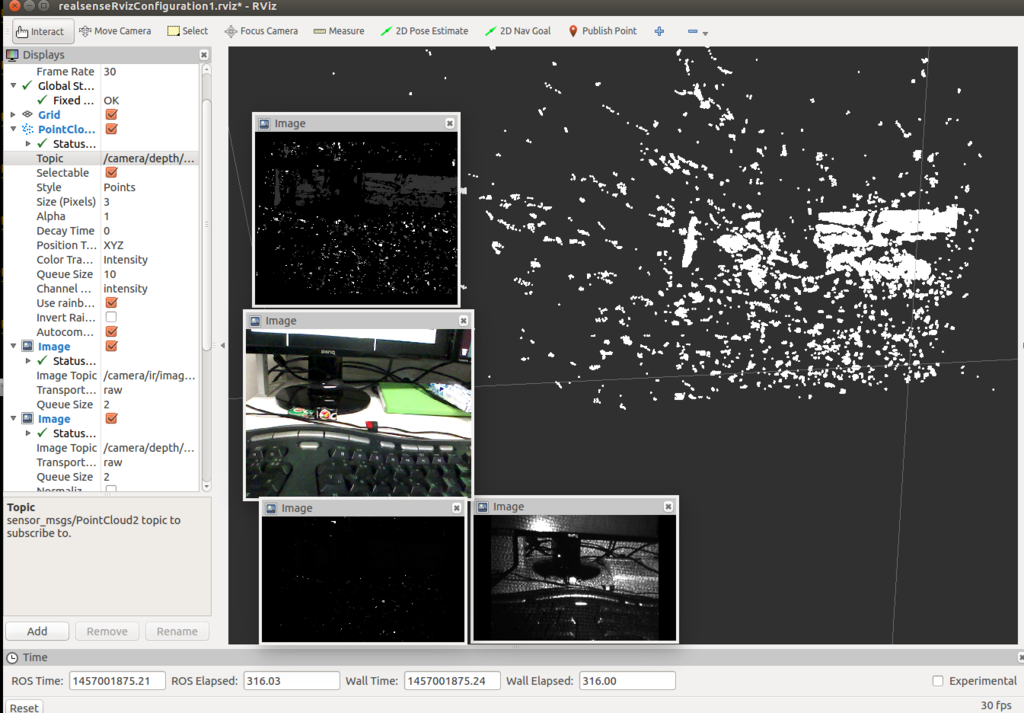

下図のように/camera/rgb/image_raw, /camera/depth/pointsなどのトピックが表示されていれば成功です。

f:id:yurayur:20160303212119p:plain

参考URL

Milkcocoaを使ってセンサー情報をウェブサイトで表示

Milkcocoaを利用すると、センサー情報をクラウドに上げてウェブサイト等で利用するといった、IoTチックなことが超簡単にできてしまいます。

僕も、自宅にあるRaspberry Piに接続した温湿度センサとPIRセンサの値をMilkcocoaにアップロードして、僕のウェブサイトのトップページの右下あたりに表示しています。

f:id:yurayur:20160302022134p:plain

センサー情報の取得の仕方やMilkcocoaへの送信方法については、PIRセンサ(SB00412A-1)とMilkcocoaで簡易見守りシステムを構築 - Yura YuLife の記事を参考にしてください。

JavaScriptでMilkcocoaのデータストアにアクセス

こんな感じで書くだけです。

HTML部分

<p>
  現在の温度: <span id="temperature"></span></p>

JavaScript部分

<script src="https://code.jquery.com/jquery-1.12.1.min.js"></script>
<script src="http://cdn.mlkcca.com/v2.0.0/milkcocoa.js"></script>
<script>
  // Milkcocoaに接続
  var milkcocoa = new MilkCocoa('アプリID.mlkcca.com');
  // データストアを取得
  var ds = milkcocoa.dataStore('データストア名');
  ds.stream().next(function(err, msgs){
    // データストアの最新メッセージ
    var last_msg = msgs[msgs.length - 1];
    // 例えばメッセージが{"temperature": 20.0}みたいな形式とする
    var temperature = last_msg.value.temperature;
    // spanに温度を表示
    $('#temperature').text(temperature);
  });
</script>

めちゃくちゃ簡単ですね!

なお、好き勝手にセンサー値を悪用されないよう、設定画面で許可Originの設定はちゃんと行いましょう。

f:id:yurayur:20160302023355p:plain

参考URL

PIRセンサ(SB00412A-1)とMilkcocoaで簡易見守りシステムを構築

見守りシステムで家の中に監視カメラを置くなんて話がありますが、さすがに部屋をずっと撮影されているといい気持ちはしないと思います。そこで、前の記事で紹介したaitendoの人感センサ(SB00412A-1)のデータをRaspberry PiからMilkcocoaにアップロードして、簡単な見守りシステムを構築します。

PIRセンサならば見られてる感もないですし、留守じゃないのに全く反応がなければ何かがおかしいはずなので、簡易的な見守りセンサーとしては役割を果たせるのかもしれません。

f:id:yurayur:20160228212211j:plain

必要なもの

配線

Raspberry Piで人感センサ(SB00412A-1)を5Vで利用する方法 - Yura YuLifeの記事を参考に配線してください。

Pythonからセンサー情報を取得してMilkcocoaへ送信

下準備

Raspberry Pi上でMilkcocoaのPython SDKをインストールしておきます。

$ git clone https://github.com/milk-cocoa/python_sdk.git
$ cd python_sdk/
$ sudo python setup.py install

また、Milkcocoaのウェブサイトでアプリを作成して、API Key とAPI Secretを作成しておきます。

センサー情報をMilkcocoaに送信

以下のスクリプトを保存し、PIRセンサを接続したGPIOのピン番号、MilkcocoaのアプリID、API Key、API Secret、データストア名を記入します。

後は$ nohup ./pir_to_milkcocoa.py &で動かしておけば、30秒毎にMilkcocoaにJSONデータが送信されます。

f:id:yurayur:20160229000612p:plain

アプリの管理画面から、確かにデータが送信されていることが確認できます。

データの可視化

Milkcocoaのfreeboardを利用して、データを可視化します。

画面右上のDatasourcesにデータストアを追加します。DATASTOREにデータストア名を記入、APIpushを選択します。

f:id:yurayur:20160228214827p:plain

続いてADD PANEからPANEを追加します。TYPEはSparkline、VALUEにはdatasources["データストア名"]["value"]["count"]と記入します。

f:id:yurayur:20160228214658p:plain

下図のように30秒ごとの検知回数がグラフ化されます。

f:id:yurayur:20160229000140p:plain

コレを使えば、不在のはずなのに0以外の値が頻繁に返ってきたり、在宅のはずなのに0ばかりの場合は何かおかしなことが起きている、くらいのことが分かりますね。

参考URL

Raspberry Piで人感センサ(SB00412A-1)を5Vで利用する方法

aitendoで購入したPIRセンサ(SB00412A-1)ですが、Raspberry Piで3.3Vで利用すると誤検知を繰り返し動作が不安定なので、5Vで利用する方法をまとめました。

f:id:yurayur:20160228234451j:plain

必要なもの

配線

配線は下図のとおりです。

f:id:yurayur:20160228233759p:plain

抵抗3つを利用して、VOUTの5Vの電圧の2/3(=3.3V)を取り出しています。

Raspberry PiのGPIOは5Vに対応していないため、直接VOUTを接続するとRaspberry Pi自体が壊れる恐れがあるので、間違えないよう注意して接続します。

動作用のPythonスクリプトは以前の記事(人感センサ(SB00412A-1)検知時にLEDを光らせる - Yura YuLife)を参照してください。

動作の違い

3.3Vで動作させた場合

人の有無にかかわらず、約7秒間HIGH → 約1秒間LOWを繰り返す。覆いなどをかぶせても同様。

5.0Vで動作させた場合

覆いをかぶせると常にLOWを返し、人が近づいたり動いたりするとHIGHに切り替わる。人が去ると約10秒程度でLOWに切り替わる。
